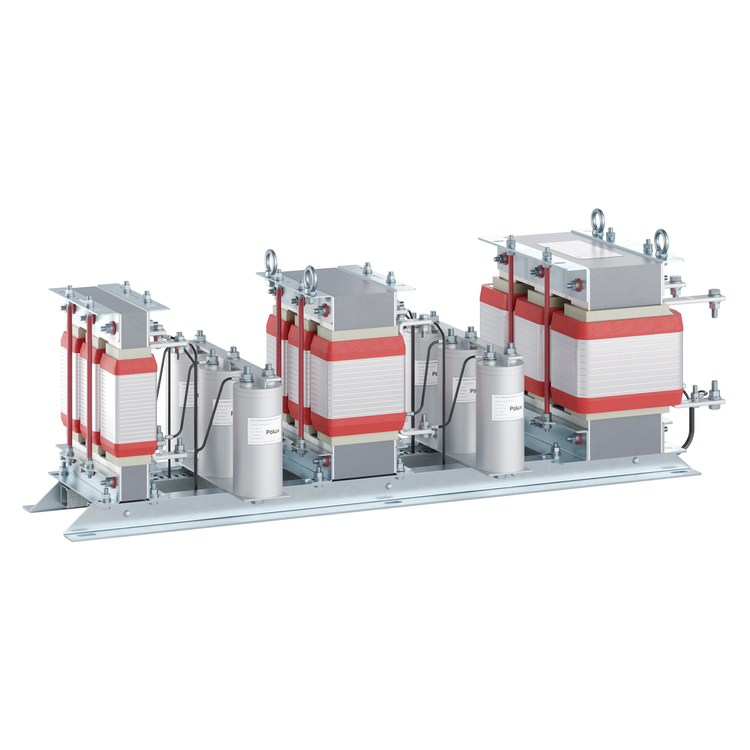

Filtro Passivo THDi < 5 %

Filtro Passivo THDi < 5 %

Os filtros de harmônicas ≤ 5 % Pólux foram desenvolvidos atenuar harmônicas de 3ª, 5ª, 7ª ou 11ª ordem de modo a reduzir a distorção harmônica de corrente para níveis inferiores a 5 % de distorção.

A utilização dos filtros de harmônicas se aplica a qualquer sistema de energia do qual esteja apresentando níveis elevados de harmônicas de corrente.

Os elevados níveis de harmônicas causam sobreaquecimento em cabos, dispositivos de manobra e dispositivos de medição devido aos efeitos das altas frequência, obrigando muitas vezes o sobredimensionamento dos mesmos aumentando os custos de instalação, aumento no consumo de energia, multas de concessionárias devido a geração de harmônicas para a rede ou necessidade de adequação de uma planta toda devido aos índices de harmônicas.

O filtro de harmônicas Pólux fará com que essas correntes de alta frequência circulem no filtro, blindando o retorno das mesmas para a rede e o circuito de entrada, ou seja, é uma solução que reduz custos e melhora a qualidade de energia da instalação bem como sobreaquecimentos e queimas de componentes do circuito.

Aplicação:

Entrada de inversores de frequência
Saídas de inversores solar
Entrada de fábricas, hospitais, escolas, shoppings dentre outros
Qualquer aplicação donde seja necessário reduzir índices de correntes harmônicas

Características Gerais:

Tensão: 220 V a 690 V (saída)
Refrigeração: Ar natural
Temperatura ambiente: -30 °C a 45 °C
Frequência: 50 Hz ou 60 Hz
Classe de Temperatura: F (155 °C)
Classe de Isolação: 1,1 kV
Grau de Proteção: IP00 à IP55
Barramento: Padrão NEMA de Furação (furações específicas sob consulta)
Pintura do Invólucro: Cinza Ral 7015
Acabamento: Verniz Impregnado a Vácuo
Material de Enrolamento: Alumínio ou Cobre
Corrente Nominal: 0 a 600 A (outros valores sob consulta)
Frequência de Chaveamento Máxima: 10 kHz
THDi Máximo: 10%
Transformadores Monofásicos
Transformadores Trifasicos
Transformador Classe 7,2kV
Autotransformador Monofásico
Autotransformadores Trifásicos
Transformador para Linha Solar
Transformadores de Instrumentação
Transformador IT Médico
Transformador de Aterramento
Transformador para Área Classificada
Reator Monofásico
Reator Trifásico
Reator de Aterramento
Filtro Passivo
Filtro Senoidal
Filtro DV/DT
Fonte e Barra
Bobina Vibratória

Normas Técnicas:

ABNT NBR 5356-6, IEC 60076-6 e IEEE 119
