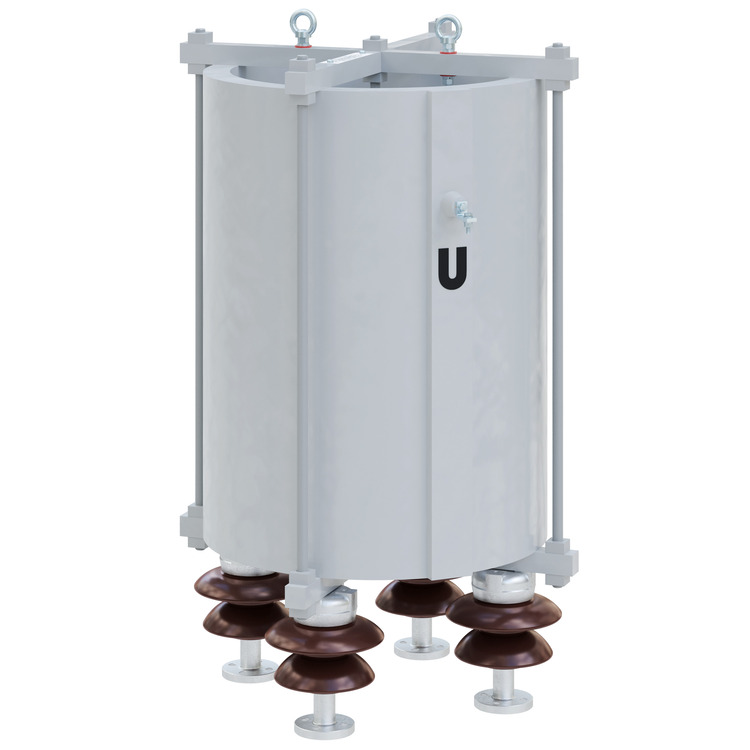

Reator de Aterramento de Neutro Rede 34,5 kV

Este produto foi desenvolvido para atender até a tensão de 34,5kV. O reator de aterramento de neutro Pólux são aplicados em sistemas onde é necessário limitar a corrente de neutro, quando há faltas de fase-terra no sistema, desta forma, limita a corrente conforme a necessidade de cada projeto.

A sua forma construtiva permite que seja evita a saturação do material, durante o curto-circuito, entregando máximo desempenho, reduzindo o nível de ruídos e tendo baixas perdas elétricas no sistema. E consequentemente, tendo uma maior vida útil para o produto, apresentando um excelente custo-benefício.

Aplicação:

Aterramento de neutro de transformadores, reatores, motores, geradores e sistemas elétricos de potência
Toda aplicação na qual seja desejado limitar a corrente de fase-terra durante a falta a níveis conhecidos e controláveis

Características Gerais:

Refrigeração: Ar natural
Temperatura ambiente: -30 °C a 45 °C
Frequência: 50 Hz ou 60 Hz
Classe de Temperatura: F (155 °C) / H (180 °C)
Classe de Isolação: 36,2 kV
Grau de Proteção: IP-00 Uso ao Tempo
Barramento: Padrão NEMA de Furação (furações específicas sob consulta)
Tipo: Núcleo de Ar tipo Seco
Acabamento: Resina Cicloalifática Encapsulado a Vácuo na cor Cinza Ral 7015
Material de Enrolamento: Alumínio
Duração do Curto: 2 s / 5 s / 10 s / 20 s (outros tempos sob consulta)
Corrente de Regime Permanente: 0 a 150 A (outros valores sob consulta)
Corrente Curta Duração: 0 a 1500 A (outros valores sob consulta)

Normas Técnicas:

ABNT NBR 5356-6, IEC 60076-6, IEEE P57.16 e Normas de Concessionárias de Energia quando aplicáveis
