Transformador de Aterramento Ynd1

Conforme o próprio nome sugere, o transformador de aterramento tem como principal função disponibilizar no sistema trifásico de 3 fios um ponto de aterramento. O transformador é projetado para limitar a corrente de sequência zero quando existir a falta de fase-terra no sistema, desta forma, limita a corrente ao nível de corrente necessária na aplicação, durante um período pré-determinado até atuar o dispositivo de proteção do circuito.

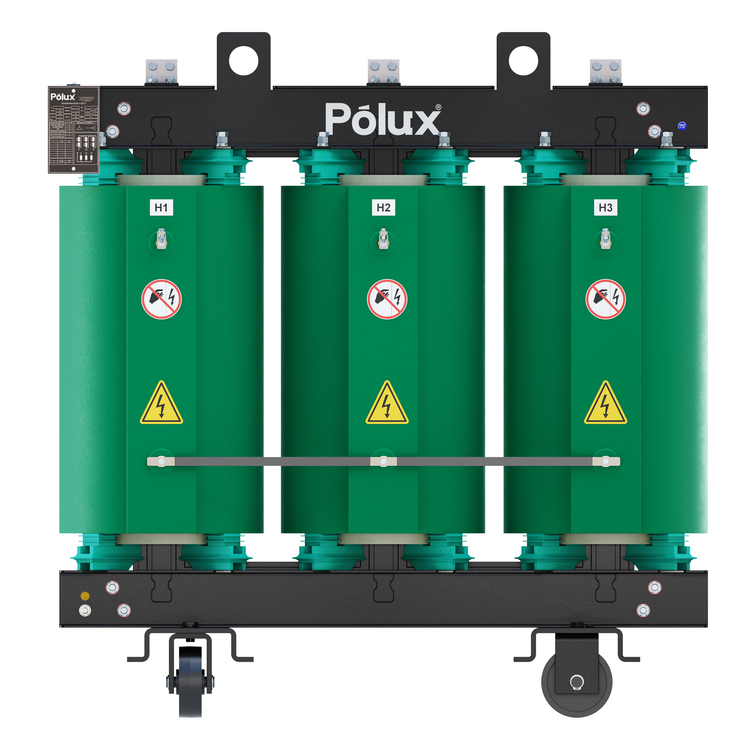

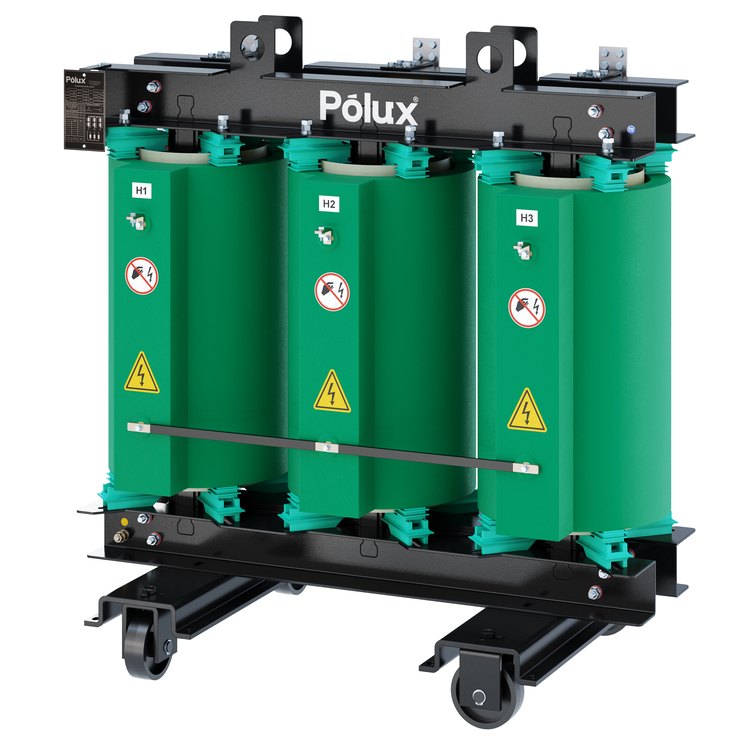

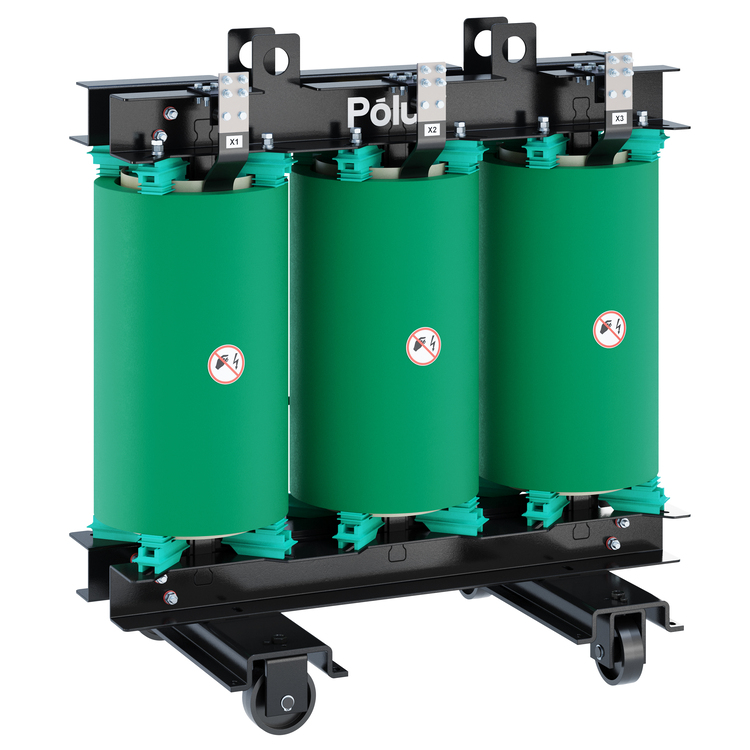

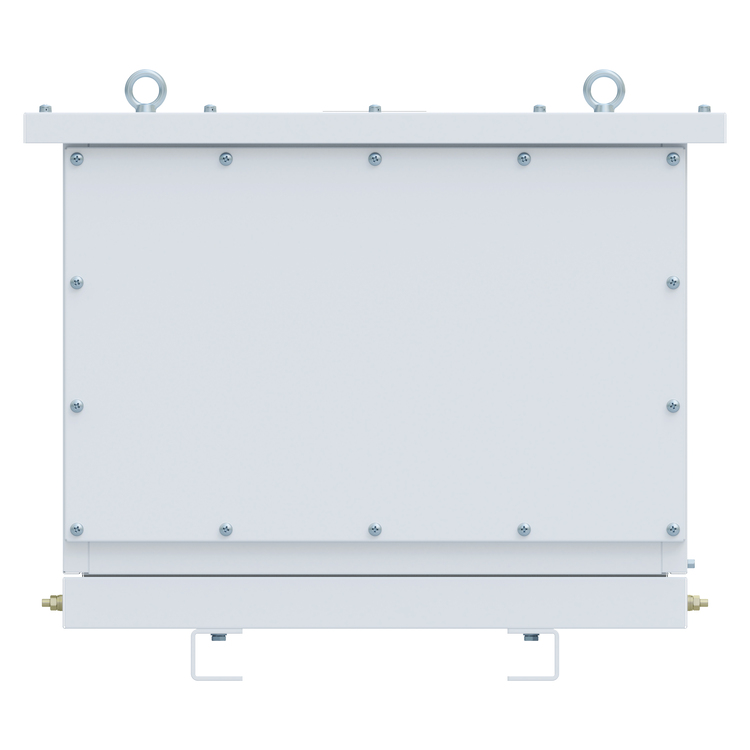

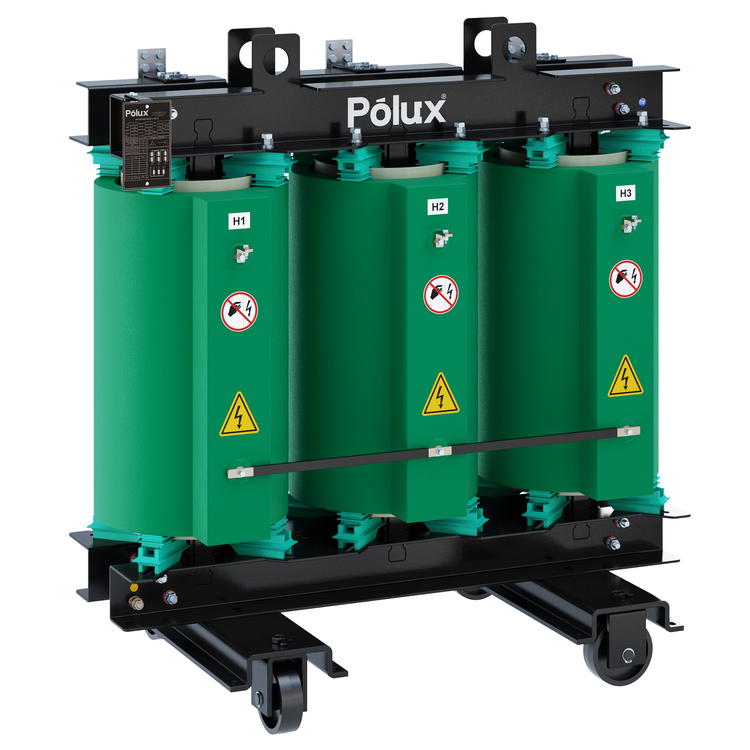

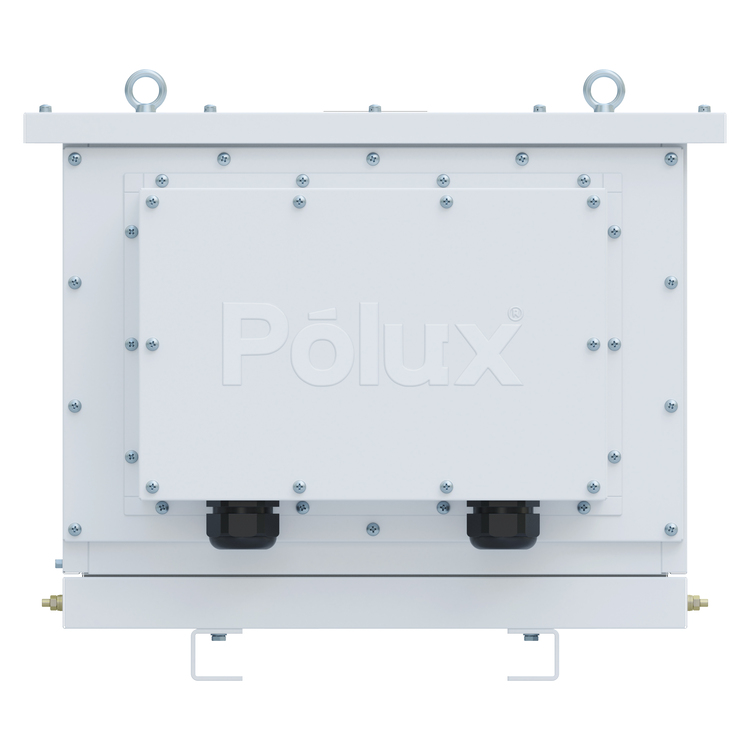

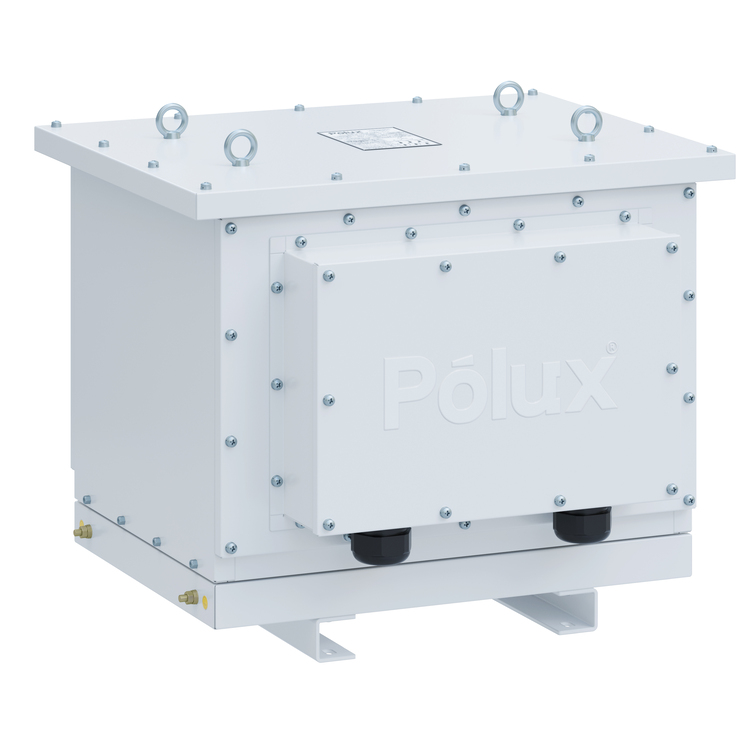

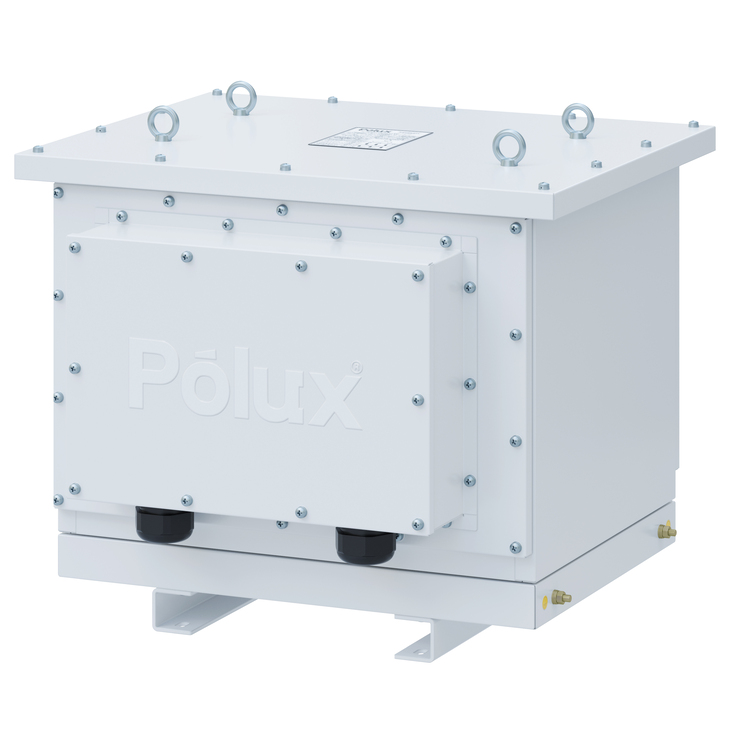

O grupo de ligação deste produto é o YND1, o núcleo é composto por aço silício pintado na cor preta e com as bobinas encapsuladas em resina epóxi na cor verde. A Pólux também trabalhar com o invólucro de proteção desde IP00 até IP65. Para saber mais, entre em contato.

Aplicação:

Criação de um ponto de aterramento

Limitar a corrente de falta fase-terra a níveis conhecidos e controláveis

Características Gerais:

Refrigeração: Ar natural

Temperatura ambiente: -30 °C a 45 °C

Frequência: 50 Hz ou 60 Hz

Classe de Temperatura: B (130 °C) / F (155 °C) / H (180 °C)

Classe de Isolação: 7,2 kV / 15 kV / 24,2 kV

Grau de Proteção: IP00 à IP55

Barramento: Padrão NEMA de Furação (furações específicas sob consulta)

Tipo: Núcleo magnético de baixas perdas

Pintura do Invólucro: Cinza Munsell N6,5 (outras cores sob consulta)

Acabamento: Resina Epóxi Encapsulado a Vácuo na Cor Verde

Material de Enrolamento: Alumínio ou Cobre

Duração do Curto: 2 s / 5 s / 10 s / 20 s (outros tempos sob consulta)

Grupo de Ligação: YND1

Corrente de Regime Permanente: 0 a 100 A (outros valores sob consulta)

Corrente Curta Duração: 0 a 1600 A (outros valores sob consulta)

Transformadores Monofásicos

Transformadores Trifasicos

Transformador a Seco de Média Tensão

Autotransformador Monofásico

Autotransformadores Trifásicos

Transformador para Linha Solar

Transformadores de Instrumentação

Transformador IT Médico

Transformador de Aterramento

Transformador para Área Classificada

Reator Monofásico

Reator Trifásico

Reator de Aterramento

Filtro Passivo

Filtro Senoidal

Filtro DV/DT

Fonte e Barra

Bobina Vibratória

Normas Técnicas:

ABNT NBR 5356-11, IEC 60076-11, IEEE P57.16 e Normas de Concessionárias de Energia quando aplicáveis.
