Transformador de Aterramento ZIG ZAG

O transformador de aterramento Pólux possibilita a criação de um ponto de aterramento no sistema trifásico a 3 fios, os mesmos são projetados para limitar a corrente de sequência zero na ocorrência de faltas fase-terra do sistema, limitando a corrente a um nível desejado por um tempo determinado até a atuação do dispositivo de proteção.

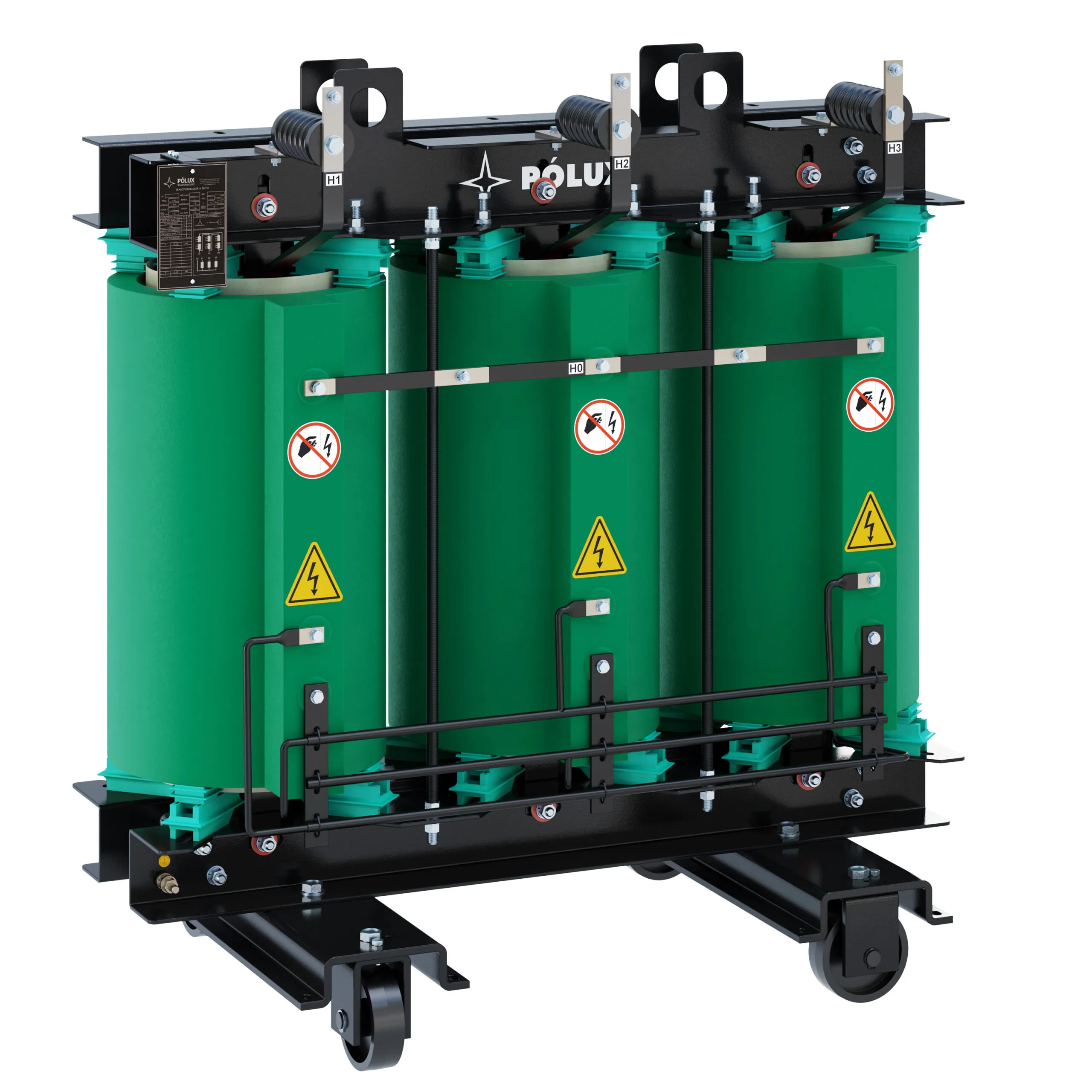

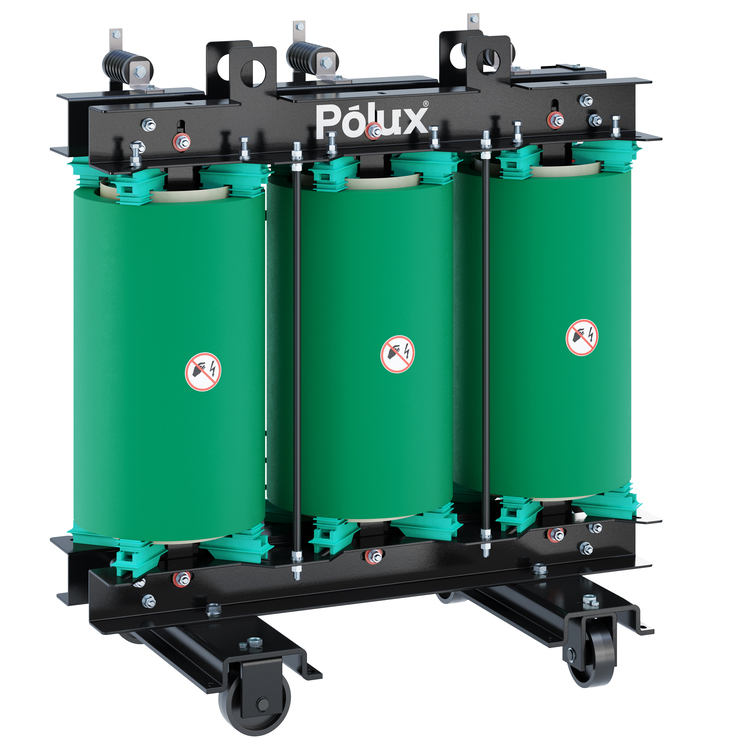

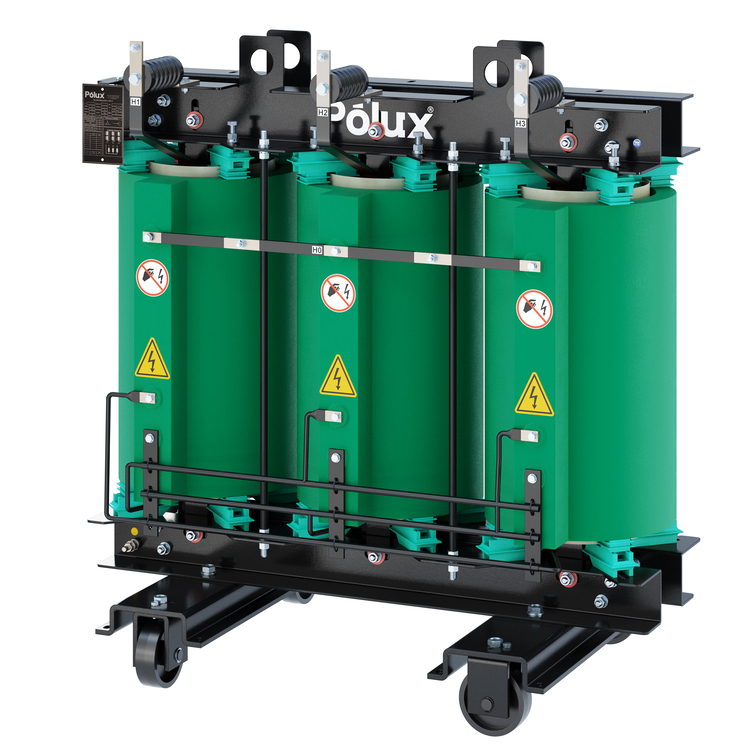

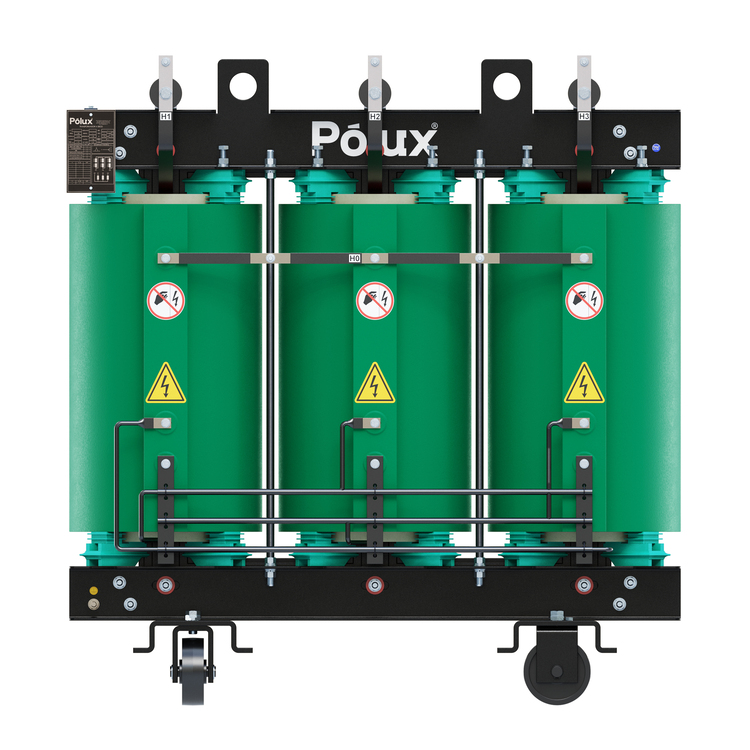

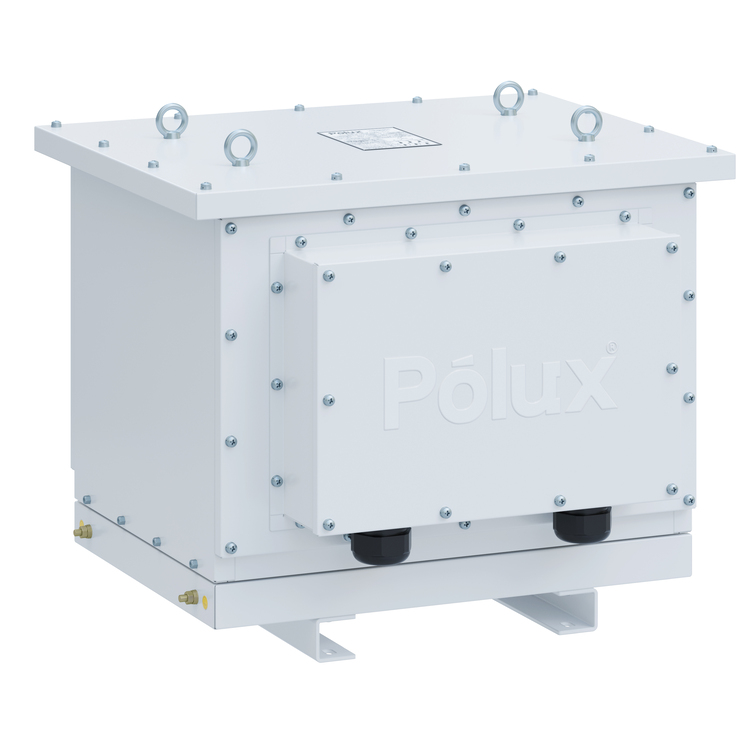

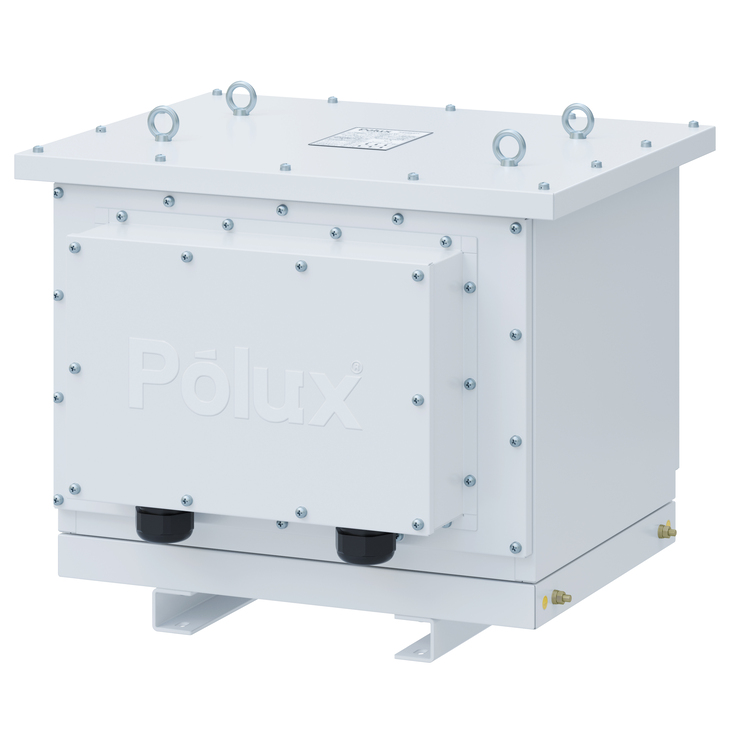

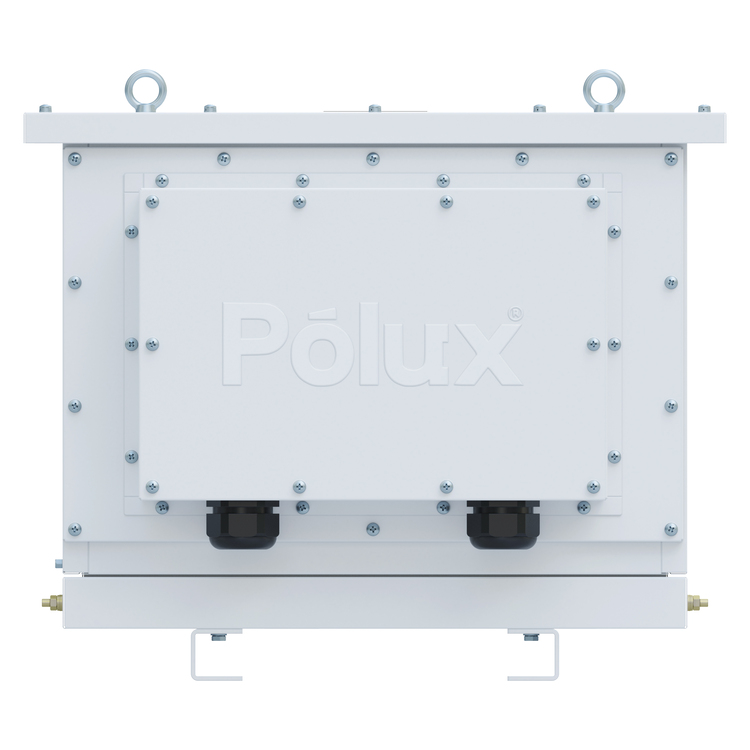

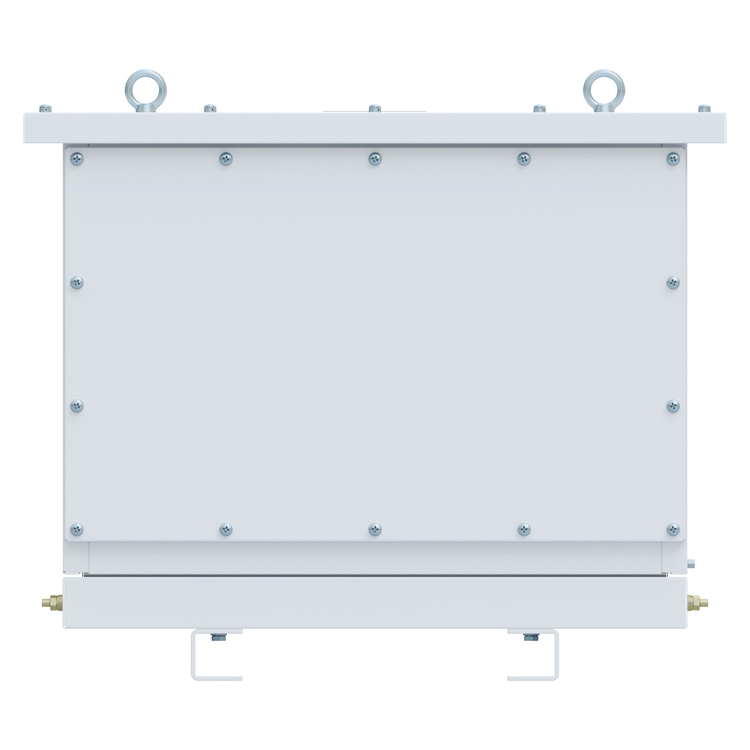

O grupo de ligação deste produto é chamado de ZIG ZAG, suas bobinas são encapsuladas em resina epóxi na cor verde e o núcleo fabricado com aço silício na cor preta. É possível adicionar invólucro de proteção, a Pólux trabalha desde IP00 até IP65.

Aplicação:

Criação de um ponto de aterramento

Limitar a corrente de falta fase-terra a níveis conhecidos e controláveis

Características Gerais:

Refrigeração: Ar natural

Temperatura ambiente: -30 °C a 45 °C

Frequência: 50 Hz ou 60 Hz

Classe de Temperatura: B (130 °C) / F (155 °C) / H (180 °C)

Classe de Isolação: 7,2 kV / 15 kV / 24,2 kV

Grau de Proteção: IP00 à IP55

Barramento: Padrão NEMA de Furação (furações específicas sob consulta)

Tipo: Núcleo magnético de baixas perdas

Pintura do Invólucro: Cinza Munsell N6,5 (outras cores sob consulta)

Acabamento: Resina Epóxi Encapsulado a Vácuo na Cor Vermelho Óxido

Material de Enrolamento: Alumínio ou Cobre

Duração do Curto: 2 s / 5 s / 10 s / 20 s (outros tempos sob consulta)

Grupo de Ligação: ZN (Zig-Zag)

Corrente de Regime Permanente: 0 a 100 A (outros valores sob consulta)

Corrente Curta Duração: 0 a 1600 A (outros valores sob consulta)

Transformadores Monofásicos

Transformadores Trifasicos

Transformador a Seco de Média Tensão

Autotransformador Monofásico

Autotransformadores Trifásicos

Transformador para Linha Solar

Transformadores de Instrumentação

Transformador IT Médico

Transformador de Aterramento

Transformador para Área Classificada

Reator Monofásico

Reator Trifásico

Reator de Aterramento

Filtro Passivo

Filtro Senoidal

Filtro DV/DT

Fonte e Barra

Bobina Vibratória

Normas Técnicas:

ABNT NBR 5356-11, IEC 60076-11, IEEE P57.16 e Normas de Concessionárias de Energia quando aplicáveis.
